बुनियादी जानकारी।
कार्य तापमान: सामान्य तापमान ({{0%) डिग्री
सील सतह की सामग्री: नरम सील
वाल्व बॉडी: कास्टिंग
अनुप्रयोग: औद्योगिक उपयोग, जल औद्योगिक उपयोग, घरेलू उपयोग
पोर्ट का आकार: 2′′-24′
परिवहन पैकेज: लकड़ी का केस या ग्राहक की आवश्यकता के अनुसार

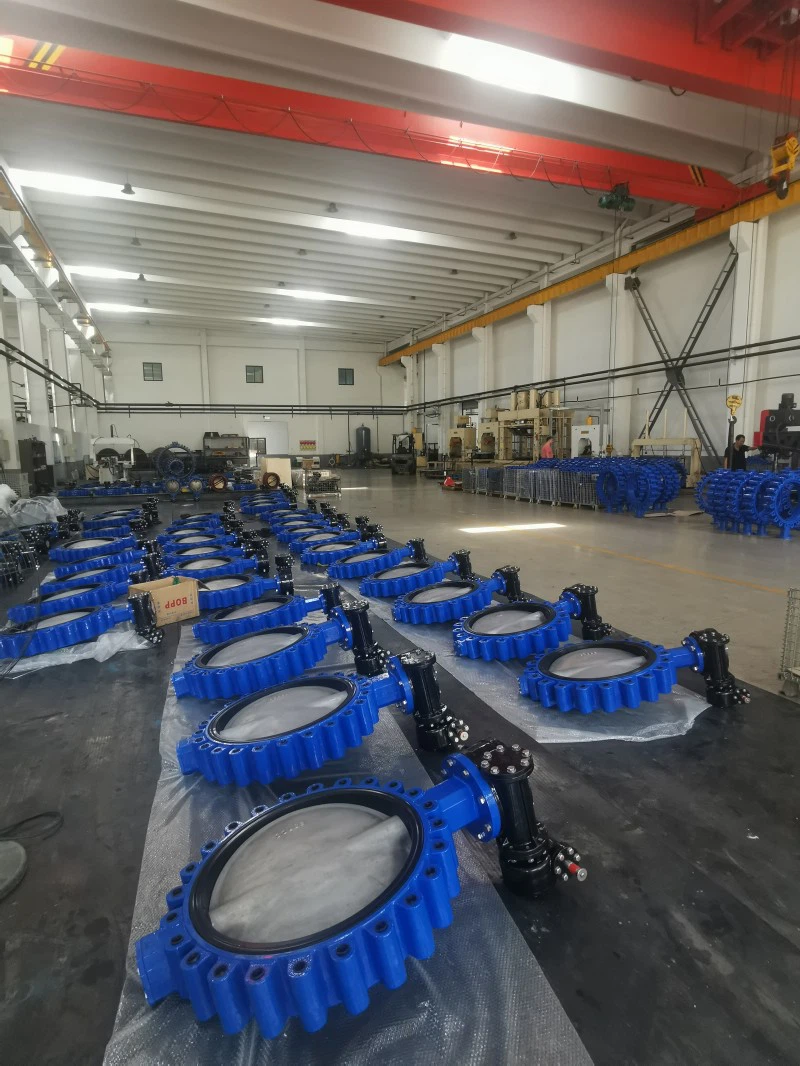

औद्योगिक उपयोग
बटरफ्लाई वाल्व का व्यापक रूप से रसायन, भोजन, दवा, कागज बनाने, पानी और बिजली, जहाज निर्माण, जल आपूर्ति और जल निकासी, धातु विज्ञान और ऊर्जा प्रणालियों की पाइपिंग में उपयोग किया जाता है, और यह विभिन्न संक्षारक, गैर-संक्षारक गैस, तरल, अर्ध-तरल और ठोस पाउडर पाइपलाइनों और कंटेनरों में उपकरणों को विनियमित करने और बंद करने के लिए उपलब्ध है।
निष्पादन विनिर्देश
| नाममात्र व्यास (डीएन) | 25(1")~600(24") | 25(1")~600(24") | डीएन (इंच) | |
| नाममात्र दबाव (पीएन) | 10 | 16 | छड़ | |
| परीक्षण दबाव | शरीर | 15 | 24 | |
| सील | 11 | 17.6 | ||
| कार्य तापमानºC | -15ºC~प्लस 150ºC | |||
| लागू माध्यम | ताजा पानी, मल, समुद्री जल, वायु, भाप, भोजन, औषधि, विभिन्न तेल, अम्ल, क्षार, नमक, आदि। | |||
नोट: लागू तापमान और माध्यम विभिन्न वाल्व सीटों, बॉडी, स्टेम और डिस्क की सामग्री पर निर्भर करते हैं, तालिका 1 और तालिका 2 देखें:
उत्पाद मानक
उत्पाद बीएस एन 593:1984 "औद्योगिक वाल्व-धातु तितली वाल्व" मानक आवश्यकताओं के अनुरूप है।
निकला हुआ किनारा ड्रिल किया गया और अनुरूप हैबीएस एन 1092-1,बीएस एन 1092-2,बीएस 4504:खंड 3.3:1989 "पाइपों के लिए फ्लैंज और उनके जोड़-वृत्ताकार एफ लैंग,वाल्व, फिटिंग और सहायक उपकरण, पीएन नामित"मानक आवश्यकताएँ।
मैनुअल ऑपरेशन मोड
हाथ का उत्तोलक
गियर बॉक्स
उत्पाद की विशेषताएँ
बहु-स्थानीय स्थापना के लिए छोटा और हल्का, अलग करना और रखरखाव करना आसान
संरचना सरल, कॉम्पैक्ट है और इसे 90 डिग्री तक जल्दी से खोला-बंद किया जा सकता है।
श्रम लागत बचत के लिए कम टॉर्क सुरक्षित
शून्य रिसाव
विभिन्न प्रकार के माध्यमों के उपयोग के लिए विभिन्न सामग्रियां उपलब्ध हैं
सीधी-रेखांकित प्रवाह वक्र के कारण उत्कृष्ट विनियमन प्रदर्शन
खोलने और बंद करने के लिए हजारों बार तक लंबे जीवन का मुकदमा
सातवीं. परिचालन सिद्धांत
यह तितली वाल्व मुख्य रूप से वाल्व बॉडी, स्टेम, डिस्क और सीट, स्नेहन झाड़ी, पिन (पिन-कम डिज़ाइन हो सकता है), मैनुअल ऑपरेटिंग डिवाइस (हैंडल या गियर बॉक्स) से बना है। मध्यम प्रवाह और खुले और बंद होने का नियंत्रण स्टेम और डिस्क को घुमाकर संचालित और प्राप्त किया जाता है।
हैंड लीवर संचालन के लिए, लीवर को दबाएं और डिस्क को बंद करने के लिए घड़ी की दिशा में 9 0 डिग्री घुमाएं और फिर लीवर को छोड़ दें। स्थिति संकेतक का पता लगाकर एक लक्षित विनियमन और मध्यम प्रवाह प्राप्त किया जाएगा (0 डिग्री ~ 90 डिग्री के बीच 10 स्थिति स्थान हैं)
गियर बॉक्स संचालन के लिए, लक्षित माध्यम विनियमन और प्रवाह को प्राप्त करने के लिए डिस्क को खोलने और बंद करने के लिए वर्म गियर को घुमाना। वाल्व को दक्षिणावर्त घुमाकर बंद किया जाएगा
