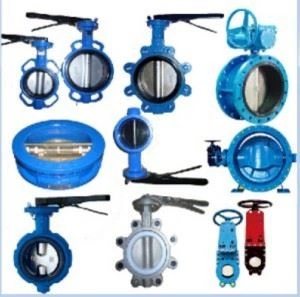

पोत के लिए निकला हुआ किनारा तितली वाल्व

तितली वाल्व

बटरफ्लाई वाल्व एक क्वार्टर-टर्न रोटेशनल मोशन वाल्व है, जिसका उपयोग प्रवाह को रोकने, विनियमित करने और शुरू करने के लिए किया जाता है।

तितली वाल्व खोलने में आसान और तेज़ होते हैं। हैंडल का 90 डिग्री रोटेशन वाल्व को पूर्ण रूप से बंद या खोलना प्रदान करता है। बड़े बटरफ्लाई वाल्व आमतौर पर एक तथाकथित गियरबॉक्स से लैस होते हैं, जहां गियर द्वारा हैंडव्हील स्टेम से जुड़ा होता है। यह वाल्व के संचालन को सरल करता है, लेकिन गति की कीमत पर।

तितली वाल्व के प्रकार

तितली वाल्वों में एक छोटा गोलाकार शरीर, एक गोल डिस्क, धातु से धातु या नरम सीटें, ऊपर और नीचे शाफ्ट बीयरिंग और एक स्टफिंग बॉक्स होता है। बटरफ्लाई वाल्व बॉडी का निर्माण भिन्न होता है। आमतौर पर इस्तेमाल किया जाने वाला डिज़ाइन वेफर प्रकार है जो दो फ्लैंगेस के बीच फिट बैठता है। एक अन्य प्रकार, लुग वेफर डिज़ाइन, दो फ्लैंगेस के बीच बोल्ट द्वारा आयोजित किया जाता है जो दो फ्लैंग्स से जुड़ते हैं और वाल्व के बाहरी आवरण में छेद से गुजरते हैं। बटरफ्लाई वॉल्व फ्लेंग्ड, थ्रेडेड और बट वेल्डिंग सिरों के साथ भी उपलब्ध हैं, लेकिन वे अक्सर लागू नहीं होते हैं।

विशेष रूप से बड़े वाल्व अनुप्रयोगों के लिए तितली वाल्वों में गेट, ग्लोब, प्लग और बॉल वाल्व पर कई फायदे हैं। वज़न, स्थान और लागत में बचत सबसे स्पष्ट लाभ हैं। रखरखाव की लागत आमतौर पर कम होती है क्योंकि चलने वाले हिस्सों की संख्या कम होती है और तरल पदार्थ को फंसाने के लिए कोई जेब नहीं होती है।

अपेक्षाकृत कम दबावों पर तरल या गैसों के बड़े प्रवाह को संभालने के लिए और बड़ी मात्रा में निलंबित ठोस पदार्थों के साथ घोल या तरल पदार्थों को संभालने के लिए तितली वाल्व विशेष रूप से उपयुक्त होते हैं।

तितली वाल्व सीट निर्माण

वाल्व शरीर के अंदर व्यास परिधि पर स्थित सीट के खिलाफ वाल्व डिस्क सीलिंग द्वारा प्रवाह को रोकना पूरा किया जाता है। कई तितली वाल्वों में एक इलास्टोमेरिक सीट होती है जिसके खिलाफ डिस्क सील होती है। अन्य तितली वाल्वों में एक सील की अंगूठी की व्यवस्था होती है जो दाँतेदार किनारे वाली रबर की अंगूठी पर क्लैंप-रिंग और बैकिंग-रिंग का उपयोग करती है। यह डिज़ाइन ओ-रिंग्स को बाहर निकालने से रोकता है।

शुरुआती डिजाइनों में, धातु की सीट के खिलाफ सील करने के लिए एक धातु डिस्क का इस्तेमाल किया गया था। इस व्यवस्था ने लीक-टाइट क्लोजर प्रदान नहीं किया, लेकिन कुछ अनुप्रयोगों (यानी, जल वितरण लाइनों) में पर्याप्त क्लोजर प्रदान किया।

तितली वाल्व शरीर निर्माण

बटरफ्लाई वाल्व बॉडी का निर्माण भिन्न होता है। सबसे किफायती वेफर प्रकार है जो दो पाइपलाइन फ्लैंगेस के बीच फिट बैठता है। एक अन्य प्रकार, लुग वेफर डिज़ाइन, दो पाइप फ्लैंगेस के बीच बोल्ट द्वारा आयोजित किया जाता है जो दो फ्लैंग्स से जुड़ते हैं और वाल्व के बाहरी आवरण में छेद से गुजरते हैं। बटरफ्लाई वाल्व पारंपरिक फ्लैंग्ड सिरों के साथ पाइप फ्लैंग्स को बोल्ट करने के लिए और थ्रेडेड एंड कंस्ट्रक्शन में उपलब्ध हैं।
