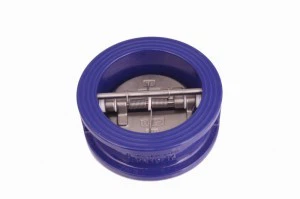

उत्पाद वर्णन
एएसएमई बी/16.4716.5, कक्षा 125/150 के अनुसार निकला हुआ किनारा; दीन 2501, PN10 / PN16
एएसएमई बी16.1/बी16.2
आकार: डीएन40-डीएन900/ 1.5"-36"
सामग्री:
शरीर: कच्चा लोहा / नमनीय लोहा / कच्चा इस्पात / स्टेनलेस स्टील / एल्यूमीनियम कांस्य
डिस्क: नमनीय लोहा / स्टेनलेस स्टील / एल्यूमीनियम कांस्य
वसंत: स्टेनलेस स्टी (एसएस 304, एसएस 316, इनकोनेल)
तना: स्टेनलेस स्टील
सीट: ईपीडीएम / एनबीआर / विटॉन / स्टेनलेस स्टील
वर्किंग प्रेशर: 1.5"-12" 16 बार; 14"-24" 10 बार/16बार; 28"-36" अधिकतम 10 बार
मानकों के अनुसार दबाव परीक्षण: एपीआई 598
वेफर चेक वाल्व की संरचना में कई प्रमुख विशेषताएं शामिल हैं:
बॉडी: वेफर चेक वाल्व की बॉडी आमतौर पर कच्चा लोहा, कार्बन स्टील या स्टेनलेस स्टील से बनी होती है। यह कॉम्पैक्ट और हल्का होने के लिए डिज़ाइन किया गया है, और एक पाइपलाइन में दो फ्लैंगेस के बीच फिट होने के लिए।
डिस्क: वेफर चेक वाल्व की डिस्क आमतौर पर स्टेनलेस स्टील जैसी कठोर, संक्षारण प्रतिरोधी सामग्री से बनी होती है, और इसे हल्का और संचालित करने में आसान बनाने के लिए डिज़ाइन किया गया है। यह आमतौर पर एक हिंज पिन या स्प्रिंग द्वारा आयोजित किया जाता है।
हिंज पिन: हिंज पिन एक छोटा मेटल पिन होता है जो चेक वाल्व की डिस्क को जगह पर रखता है। यह डिस्क को स्वतंत्र रूप से स्विंग करने की अनुमति देता है, और यह सुनिश्चित करता है कि पाइपलाइन में बैकफ्लो होने पर यह वाल्व सीट के खिलाफ कसकर बंद हो जाता है।
स्प्रिंग: कुछ वेफर चेक वाल्व स्प्रिंग से लैस होते हैं जो पाइपलाइन में बैकफ्लो होने पर वाल्व को बंद करने में मदद करते हैं। वसंत यह सुनिश्चित करने के लिए अतिरिक्त बल प्रदान करता है कि डिस्क वाल्व सीट के खिलाफ कसकर बंद हो जाती है।
वाल्व सीट: वाल्व सीट चेक वाल्व का वह हिस्सा है जो पाइप लाइन में बैकफ्लो होने पर डिस्क को बंद कर देता है। यह आमतौर पर रबर या सिलिकॉन जैसी नरम, लचीली सामग्री से बना होता है, जो एक तंग सील बनाने में मदद करता है।
फ्लैंगेस: वेफर चेक वाल्व को एक पाइपलाइन में दो फ्लैंग्स के बीच स्थापित करने के लिए डिज़ाइन किया गया है। निकला हुआ किनारा आम तौर पर एक साथ बोल्ट किया जाता है, और पाइप लाइन के माध्यम से बहने वाले तरल पदार्थ के दबाव से चेक वाल्व को जगह में रखा जाता है।
कुल मिलाकर, एक वेफर चेक वाल्व की संरचना को एक पाइपलाइन में दो फ्लैंग्स के बीच कॉम्पैक्ट, हल्के और आसानी से स्थापित करने के लिए डिज़ाइन किया गया है। वेफर चेक वाल्व की प्रमुख विशेषताओं में बॉडी, डिस्क, हिंज पिन, स्प्रिंग (यदि मौजूद हो), वाल्व सीट और फ्लैंगेस शामिल हैं।
